日本原装东京计器叶片泵SQPS21系列如何安装

发布时间:2019-04-02 10:10  浏览: 东京计器叶片泵质量高、价格好,在各大行业也比较适用,在购买了叶片泵SQPS21系列的时候,要如何安装呢?今天小编就教教大家。
产品名称:低噪音定量三联叶片泵
英译名称:Low noise triple fixed displacement vane pumps
适用的液压油:石油类液压油
联(轴侧)液压泵排量记号:15 (1000min-1 0.7MPa时的排量:46.7L/min)
第二联(泵盖侧)液压泵排量记号:4(1000min-1 0.7MPa时的排量:12.8L/min)
轴端形状86:方键平行轴

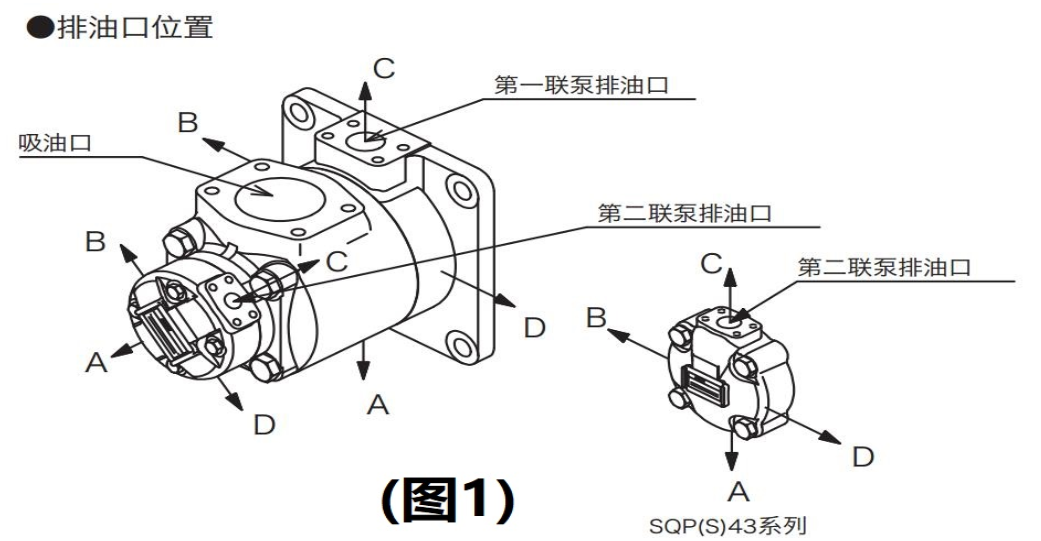

联(轴侧)泵排油口位置(由泵盖侧看):D方向,由吸油口顺时针旋转 90°,(如下图1)。
第二联(泵盖侧)泵排油口位置(由泵盖侧看):C方向,由吸油口顺时针旋转 45°(与吸油口在同一线上),(如下图1)。

液压泵安装方式::法兰安装型,(如下图2)。

传动轴旋转方向(由轴侧看):右旋转(顺时针)。
产品参数:
联泵(轴侧)Max.使用压力:17.5 MPa
第二联泵(泵盖侧)Max.使用压力:14 MPa
转速区间:1800min-1~600min-1
轴扭矩的极限值:360N·m
配管用法兰盘(符合「SAE J518c」标准压力):
产品重量:41kg
在安装东京计器叶片泵的时候要注意以上的事项,按照说明中的正确的安装方式去安装,以保证叶片泵能够正常工作,如果有其他问题可以随时联系我们。
